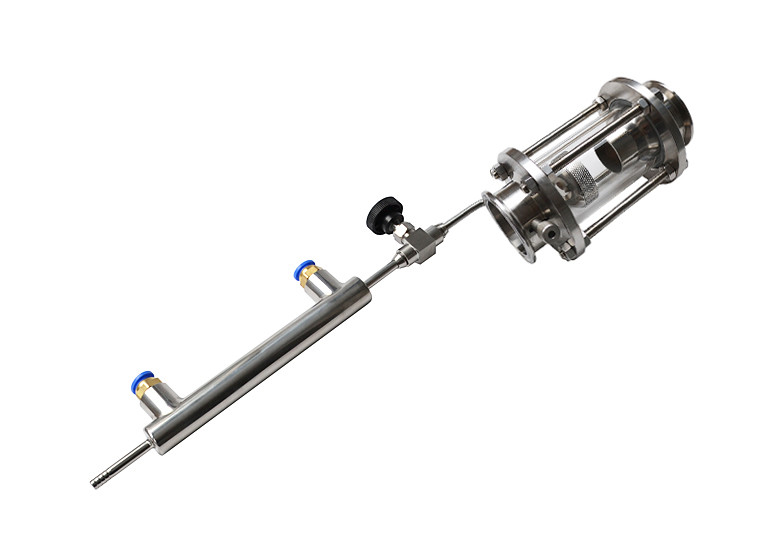

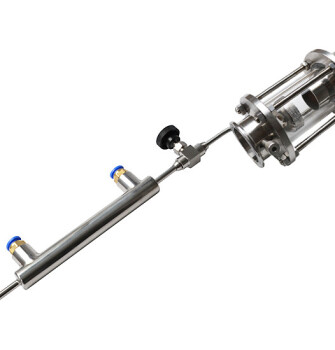

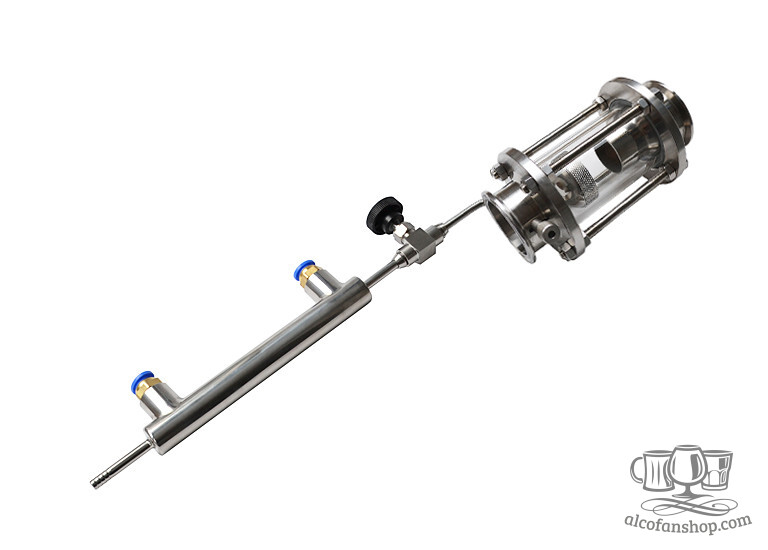

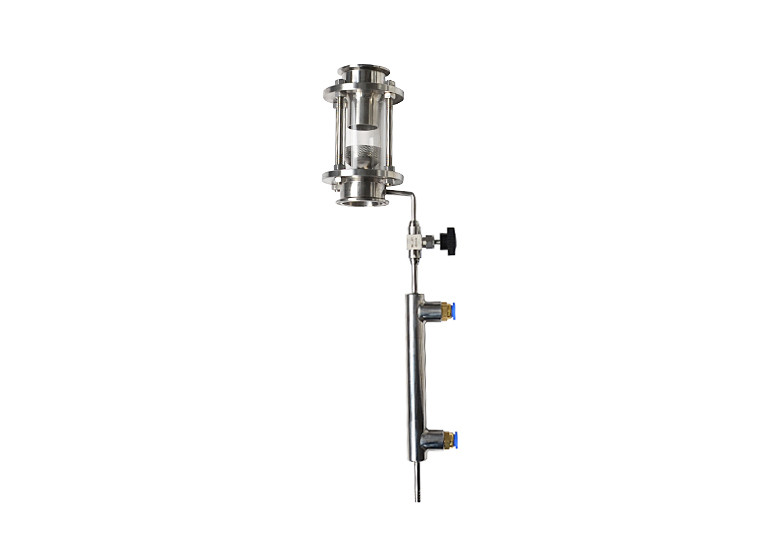

Узел отбора 2 дюйма
-
-
-
-
-
-
-
-
)
-
Цена:
2900 грн
Описание

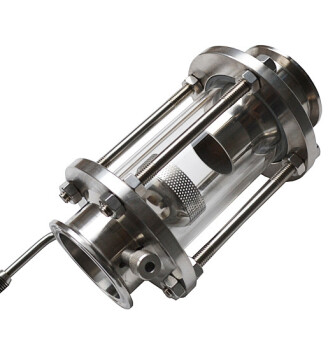

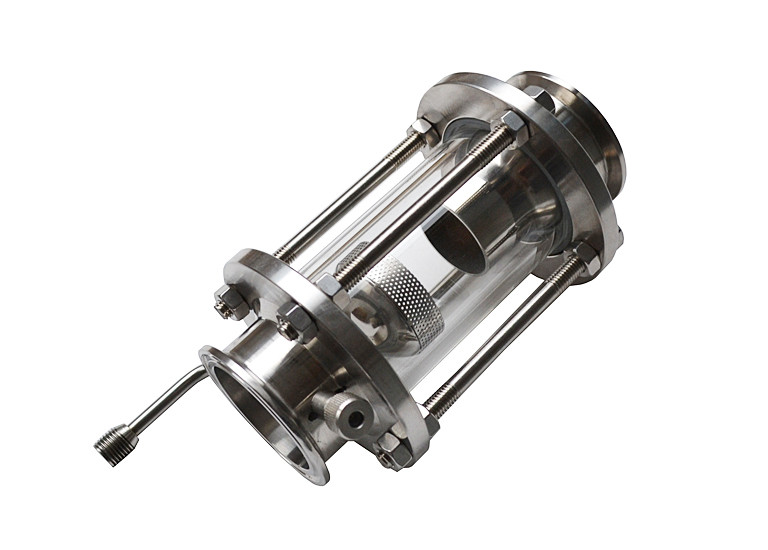

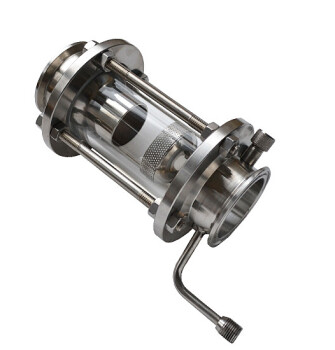

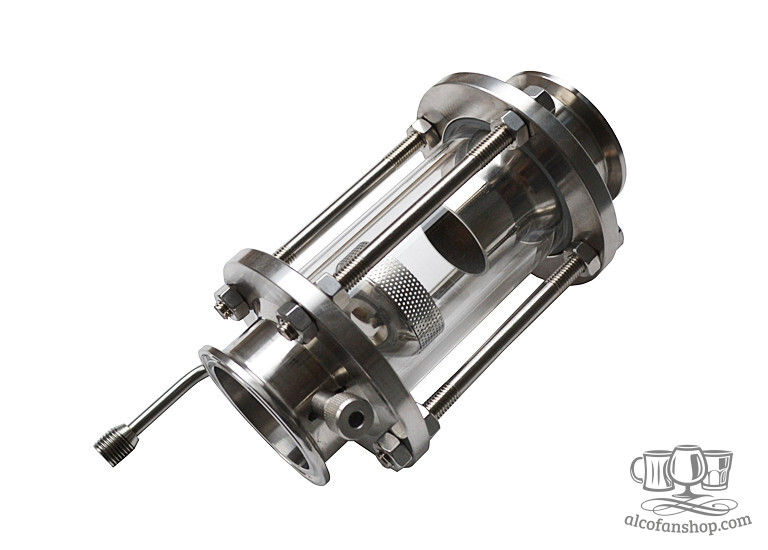

Материалом исполнения узла отбора стала пищевая нержавеющая сталь с маркой AISI304. Предназначен данный элемент конструкции для контроля количественного отбора спирта на выходе из колонны, а также для качественного разделения дистиллята на головную, хвостовую и среднюю фракционную части.
Работа с узлом отбора – отделение голов:
1. Установка узла производится таким образом, чтобы дефлегматор стоял после узла.
2. Воду, подаваемую к основному холодильнику перекрывают или оставляют на малой струе.
3.Куб прогревают до возникновения нагрева верхнего фрагмента колонны, когда это происходит – нагревание куба снижают до 1кВт и открывают дефлегматор для дальнейшего функционирования колонны, чтобы она нагружала только себя на протяжении 20 мин.
4. Дальше, аккуратно, не резко, приоткрывают игольчатый краник с узла отбора, чтобы началось покапельное отбирание, и пошли «головы».
5. После отбора голов краник с узла отбора закручивается и начинают подачу воды к главному холодильнику.
6. Подача воды на дефлегматор вначале прикрывается целиком, но, спустя время, снова ее возобновляют, немного приоткрыв краник.
7. Выполняется забор питьевой фракционной части.
Работа с узлом отбора – отделение хвостов:
1. Монтаж узла выполняется сверху клампа в кубе.
2. Собирают ректификационную колонну или дистиллятор и запускают их в режиме «на себя».
3. В этом режиме и происходит покапельное отбирание хвостовых частей в очень медленном темпе, до 2 капель в 5 секунд.
Контролируя объемы спирта, выходящие из колонны, гораздо легче произвести расчет качественных характеристик продукта и улучшить его очистку. С уменьшением скорости отбирания спирта растут его качественные показатели. Напиток выходит гораздо чище.
Характеристики

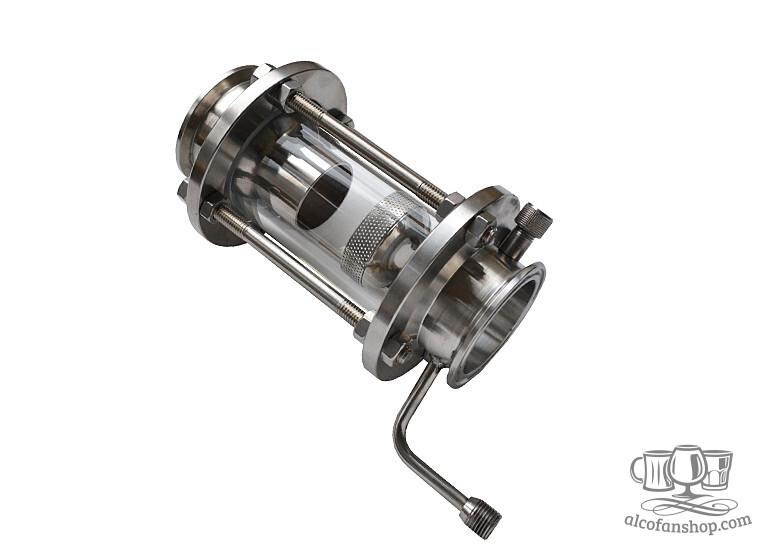

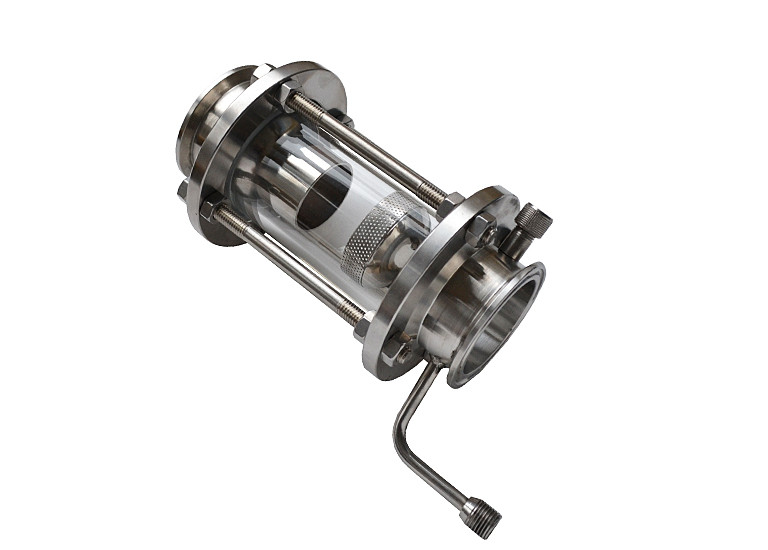

| Общая длина узла: | 163 мм |
| Длина стекла: | 93 мм |
| Внутренний диаметр: | 48 мм |
| Толщина стекла узла: | 5 мм |
| Тип стекла: | термостойкое боросиликатное |
| Температура работы: | до 300 градусов |
| Диаметр трубки от узла к крану: | 6 мм |
| Длина крана: | 39 мм |
| Высота крана: | 63 мм |
| Диаметр трубки от крана к охладителю: | 8 мм |

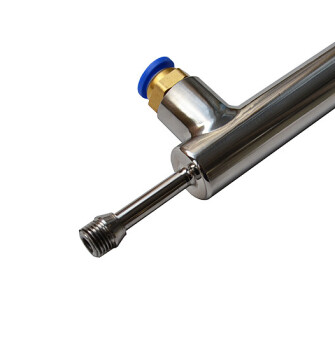

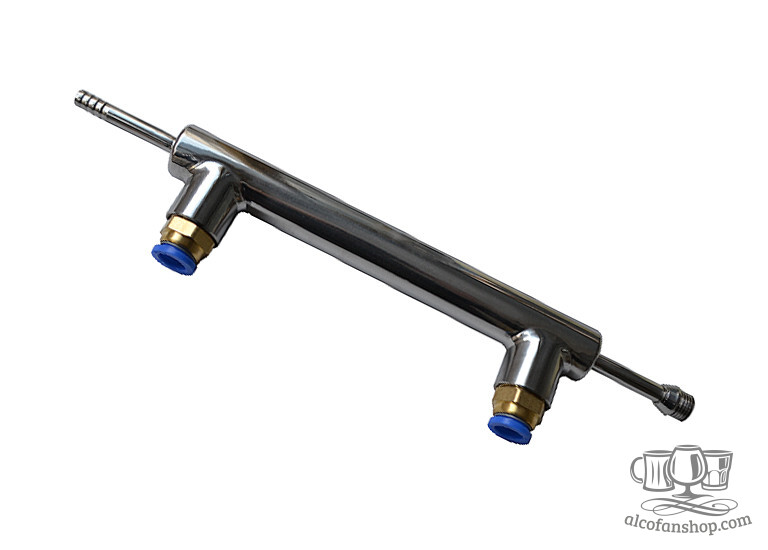

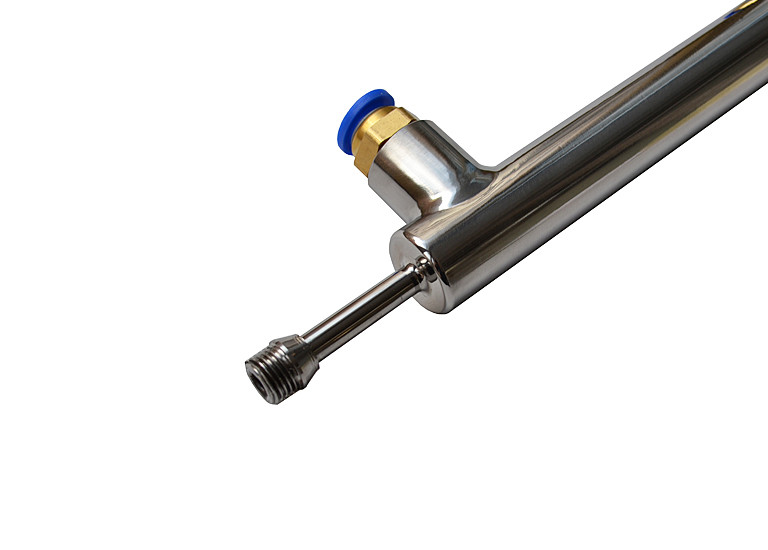

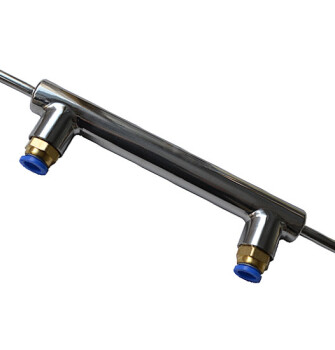

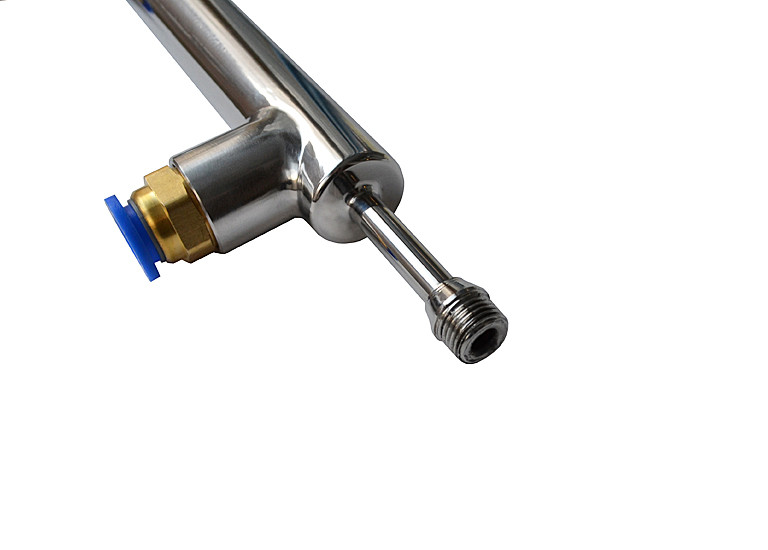

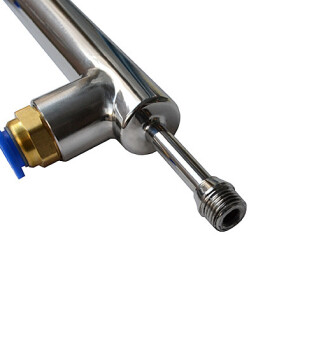

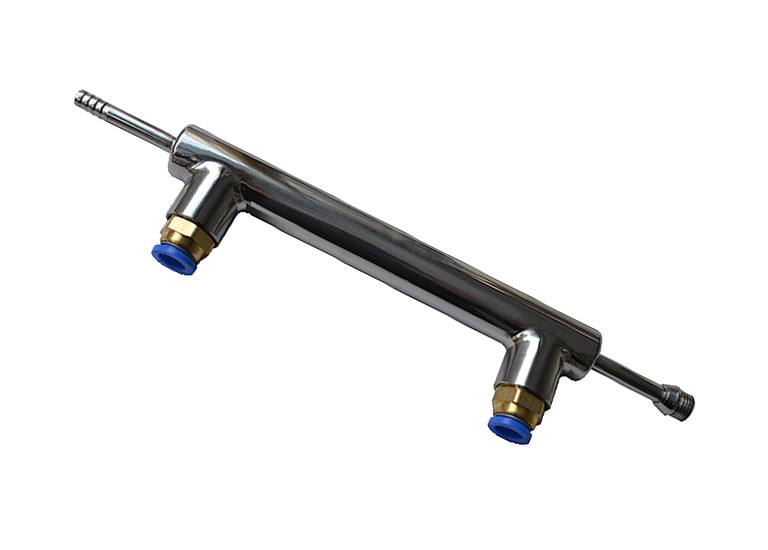

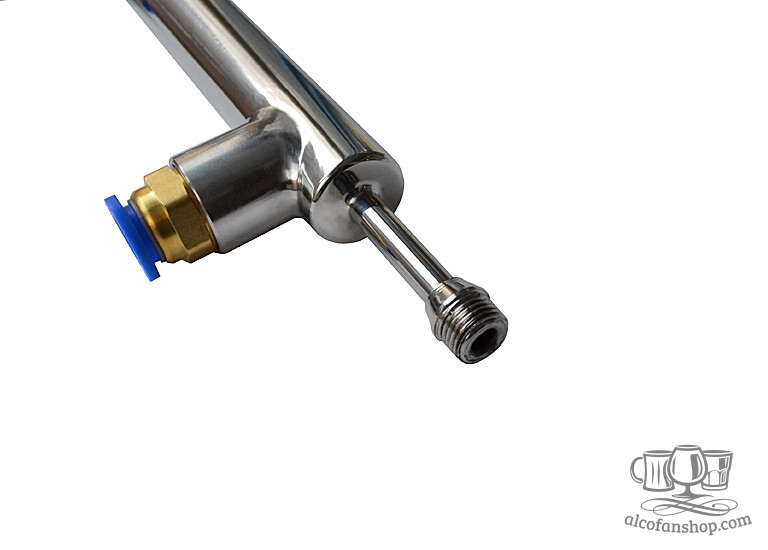

| Общая длина охладителя: | 300 мм |
| Длина рубашки охладителя: | 200 мм |
| Внешний диаметр трубок охладителя: | 8 мм |
| Внутренний диаметр трубок охладителя: | 8 мм |
| Резьба быстросъема: | 1/2 дюйма |
| Диаметр подключаемого шланга: | 12 мм |
| Материал корпуса быстросъема: | латунь |
| Диаметр резьбы быстросъема: | 20,5 мм |

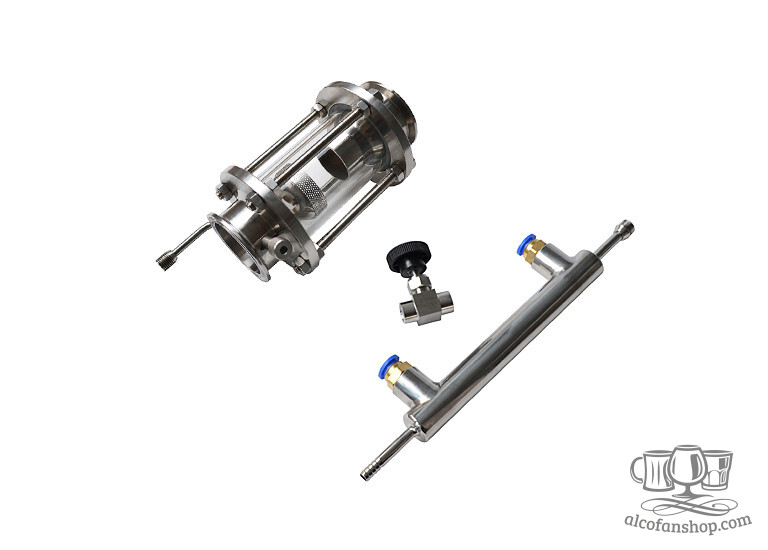

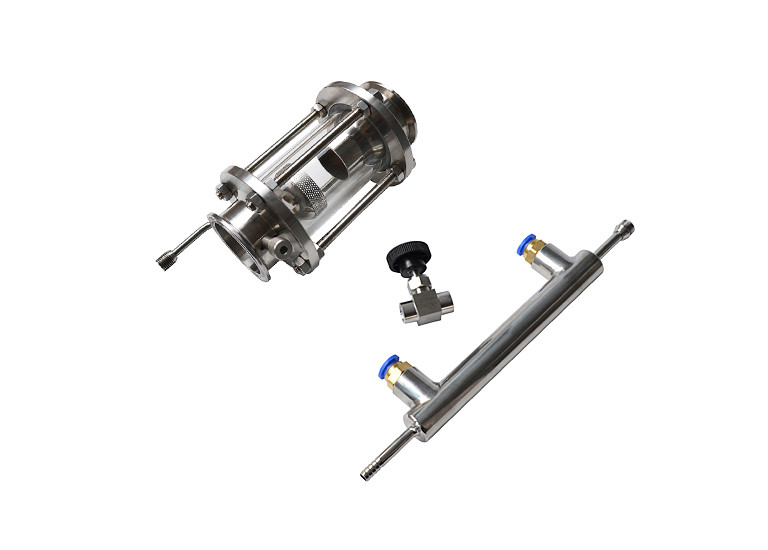

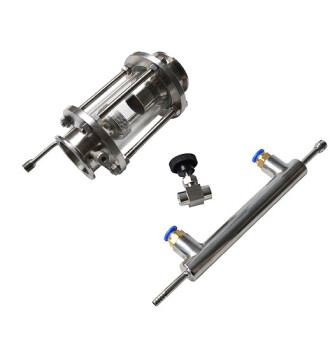

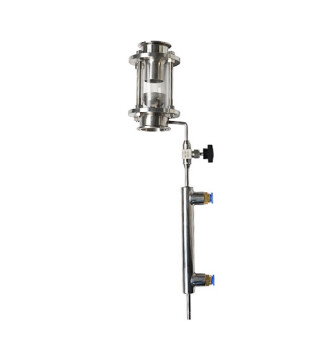

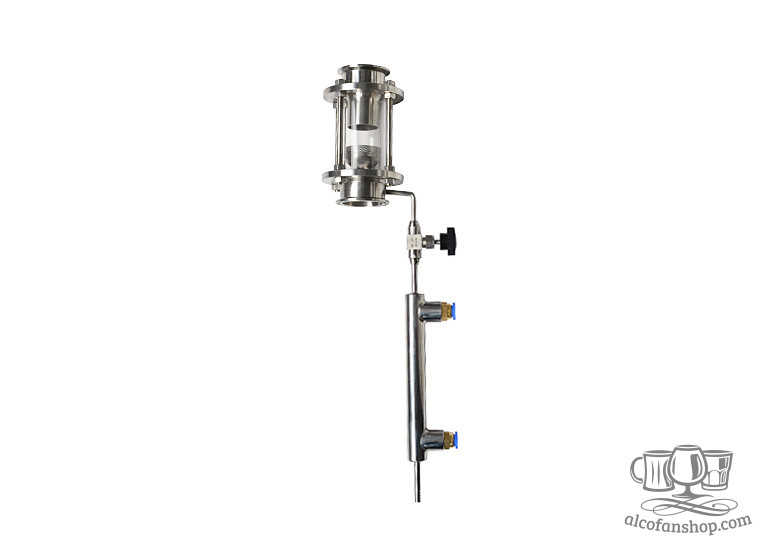

| Комплектация: | Узел отбора - 1шт, Игольчатый кран 1\4 - 1шт, Охладитель - 1 шт, Гильза для термометра - 1 шт, Быстросъемное соединение с наружной резьбой - 2 шт. |
| Общий вес (примерно): | 1,7 кг |
Видео
Характеристики
| Общая длина узла: | 163 мм |
| Длина стекла: | 93 мм |
| Внутренний диаметр: | 48 мм |
| Толщина стекла узла: | 5 мм |
| Тип стекла: | термостойкое боросиликатное |
| Температура работы: | до 300 градусов |
| Диаметр трубки от узла к крану: | 6 мм |
| Длина крана: | 39 мм |
| Высота крана: | 63 мм |
| Диаметр трубки от крана к охладителю: | 8 мм |
| Общая длина охладителя: | 300 мм |
| Длина рубашки охладителя: | 200 мм |
| Внешний диаметр трубок охладителя: | 8 мм |
| Внутренний диаметр трубок охладителя: | 8 мм |
| Резьба быстросъема: | 1/2 дюйма |
| Диаметр подключаемого шланга: | 12 мм |
| Материал корпуса быстросъема: | латунь |
| Диаметр резьбы быстросъема: | 20,5 мм |
| Комплектация: | Узел отбора - 1шт, Игольчатый кран 1\4 - 1шт, Охладитель - 1 шт, Гильза для термометра - 1 шт, Быстросъемное соединение с наружной резьбой - 2 шт. |
| Общий вес (примерно): | 1,7 кг |
Фото и видео
Отзывы о Узел отбора 2 дюйма
Здравствуйте, Виктор. Скорее всего, Вам положили не ту прокладку. Извините, за причиненные неудобства, мы исправим эту ситуацию.
Хороший узел, но первое же тестирование омрачило общее впечатление. Поясню-поставил на ректификацию и после начала работы колонны на себя увидел под узлом скапливание спиртосодержащей жидкости. Пришлось остановить отбор, и битых два часа перебирать весь узел по винтику.Переберу, проверю на герметичность и снова облом. Пока не намылил все стыки, то не понял откуда сифонит. Ребята, капсуль для термометра не приварить..., поставили шайбочку и силиконовую прокладочку, которая при даже небольшом затяжении гайки разлазится в стороны и никакой герметичности. Вопрос решил герметик, но за эти деньги можно было и приварить.
Приобрел узел 20 января и сразу протестировал. Сборка была такая: царга 50 см, набитая медной спн, врезал в ней гильзу для термометра; после царги узел отбора и сверху холодильник от " алкофан-стандарт 2 дюйма". Очень понравилась работа узла, всё наглядно видно сколько флегмы стекает. Поработала колона на себя 20 минут и температура стабилизировалась. Отбор голов ,тела был стабильный. С холодильником очень небольшой расход воды. Спиртозность 95 % при одной царга. Вообщем остался очень доволен. Единственное замечание: узел пришел с открученными гайками и всередине весь грязный, пришлось всё разбирать и мыть. Короче говоря зачётная вещь ,которую советую всем, очень стабильный отбор по жидкости. Ни голов ни хвостов коллегам по цеху, отдельно спасибо магазину ,всё быстро и понятно.
